Encofrandos con Auto-Reaccion
Este tipo de encofrado soporta los empujes ocasionados por el hormigón sin necesidad de ser anclado a la zapata ò a la roca. Este sistema autónomo reduce considerablemente el tiempo tanto en el refuerzo del encofrado como en el desarme, respecto a los sistemas tradicionales con anclajes a la roca o al forjado que deben ser colados previamente.
El sistema de autor reacción TFI es de tipo hidráulico con cilindro de tuerca anular que facilita el montaje y desmontaje con ayuda de sistema hidráulico, sin necesidad de intervención humana con herramientas mecánicas. De esta manera se salvaguarda aspecto de seguridad.
Además de la tuerca anular, TFI proporciona un sistema hidráulico para la extracción de un pasador, que normalmente debe hacerse manualmente por el hombre.

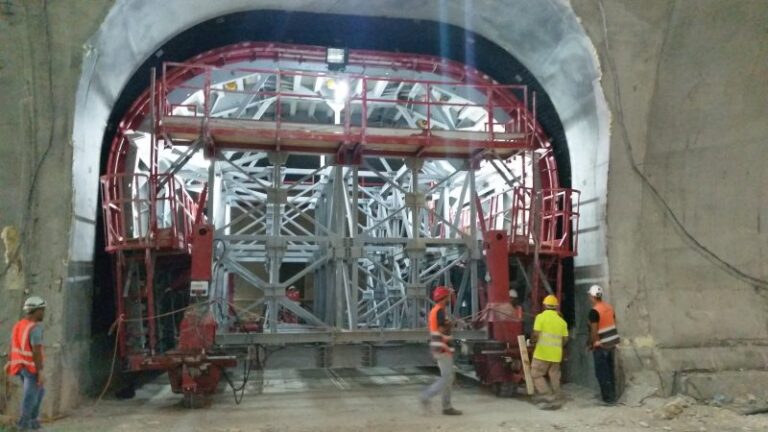

Encofrados para apartaderos automàticos de tipo clàsico y conico
Este tipo de encofrado es adecuado para túneles que tienen varias secciones diferentes. En este caso es necesario disponer de un encofrado que se adapte a los distintos tramos.
Los movimientos de extensión se realizan hidráulicamente para salvaguardar la seguridad. Además, los encofrados están equipados con un sistema de elevación y posicionamiento que permite la modificación de los encofrados en las zonas donde deben ser añadidos o retirados las piezas para poder adaptarse a las distintas secciones. Este sistema es especialmente adecuado para túneles que tienen una geometría cónica.
En la foto adjunta, el encofrado cónico inicia con una sección de 8,8 metros de ancho y llega hasta un ancho de 20 metros después de varios pasos para su ampliación. La Forma conoidal en este encofrado en algunas de las secciones, tiene una diferencia de 1,2 metros entre la sección inicial y la sección final que llega a los 10 metros.
Encofrados con sistema de desplazamiento doblemente alargando
Este tipo de encofrado es adecuado para túneles donde no es posible desplazar el encofrado través de ruedas o con sistemas similares ya que la armadura de desplazamiento ya está colocada en el túnel y por lo tanto no hay zona de paso.
Este sistema de avance es de tipo hidráulico y se utiliza para el desplazamiento del encofrado a través de una viga longitudinal, apoyando al colado de cemento ya realizado.

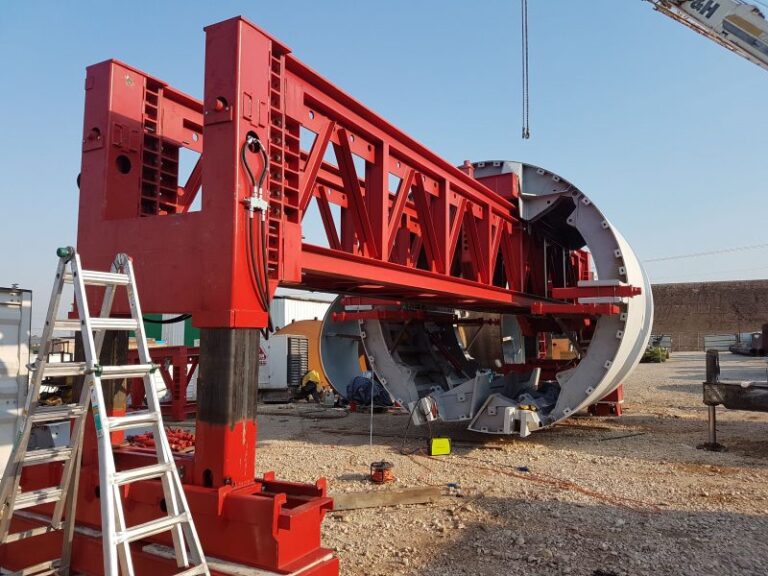

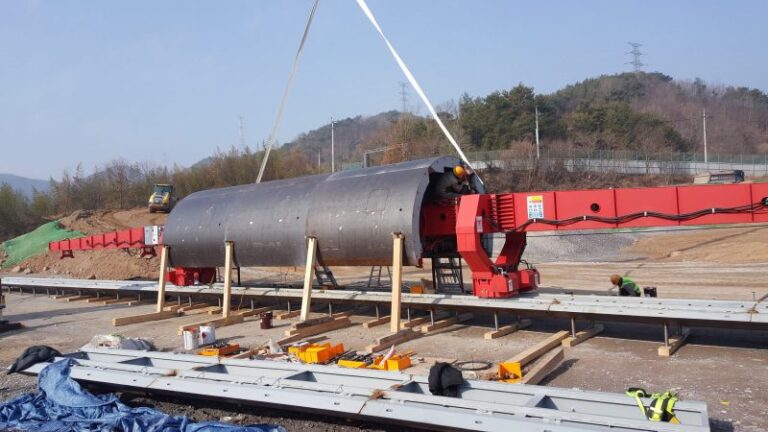

Encofrados circular completo
Este tipo de encofrado es adecuado para túneles de metropolitanas y para túneles de tuberías de agua sea centrales hidroeléctricas o tuberías de agua subterráneas.
La ventaja de utilizar encofrados redondos completos en tuberías de agua es la de realizar en una sola fase de revestimiento. De esta manera, no existirá líneas de conexión entre el hormigonado base y el hormigonado frontal, evitando así con el pasar del tiempo el agua se filtre a través de las líneas de conexión y cree grietas.
El encofrado redondo completo garantiza a la obra una ejecución más rápida al momento del hormigonado dando la ventaja de terminar el trabajo en menor cantidad de tiempo.

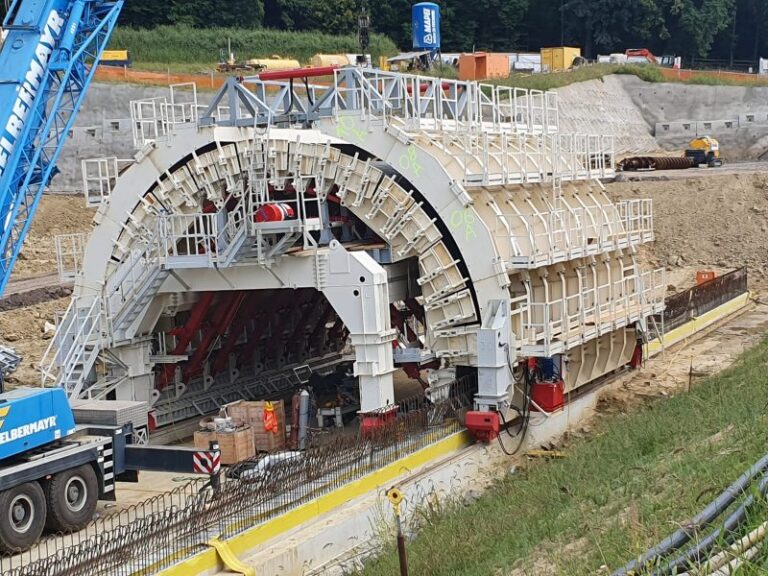

Encofrados externos sin barras dywidag
Este tipo de encofrado es adecuado para túneles artificiales, donde no hay túnel excavado en la montaña.
La foto muestra una solución sin tirantes dywidag entre el encofrado interior y el encofrado exterior.
Este tipo de encofrado exterior garantiza una altísima velocidad de montaje y desmontaje del encofrado, ya que la obra no pierde tiempo en fijar las barras entre el encofrado interior y exterior.
Encofrados para conexiones peatonal o bypass
Este tipo de encofrado se utiliza en los túneles para revestir la sección de conexión entre los pasajes laterales y el túnel principal.
La solución de TFI ofrece un encofrado autopropulsado sobre ruedas de goma con volantes de dirección, Esta solución permite al sitio de construcción hormigonar y luego mover rápidamente el encofrado al siguiente pasaje sin el uso de maquinaria de construcción especial.
El encofrado puede salir independientemente de las conexiones, realizar las curvas necesarias y entrar en los siguientes pasajes
Encofrados invertidos
Este tipo de encofrado se utiliza en los túneles para realizar las fundiciones del arco inferior del túnel. TFI ofrece diferentes soluciones de encofrado para revestimientos que resuelven problemas individuales de cada obra.
- Encofrados con movimiento sobre ruedas de goma o sobre ruedas de acero clásicas sobre rieles
- Encofrados con el sistema de desplazamiento doblemente alargado
- Encofrado de fácil manejo con grúas de construcción
